Внимание !!!  Перед ремонтом редуктора приобретите смазку СК-170.

Установка упора:

Винты комплекта из немагнитной нержавейки ! Аккуратнее с ними !!!

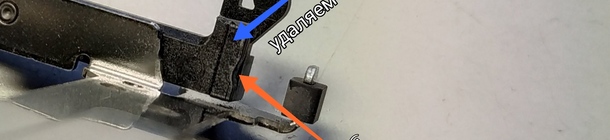

Удалить на планке затвора плоскость с выработкой (вся плоскость).

Я удаляю тонкими бокорезами, подрезая по пол миллиметра.

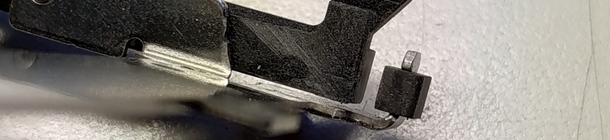

После выравнивания надфилем должно получиться что-то вроде этого.

Просверлить сверлом из комплекта (0,9мм) отверстие в намеченном месте.Удалить наплывы и заусенцы на плоскости.

Выровнять положение упора и прикрутить его одним шурупом.

Просверлить второе отверстие прямо через упор.

Открутить упор и убрать заусенцы.

Нанести на шурупы фиксатор резьбы и смазать им же плоскость.

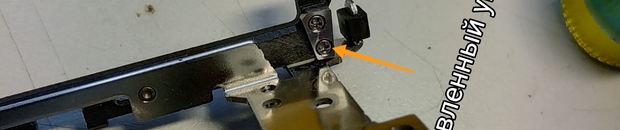

Прикрутить упор.

Не использовать суперклей ! Упор не нужно приклеивать – он и без этого достаточно прочно удерживается двумя шурупами и фиксатором резьбы.

Убрать излишки фиксатора.

Один винт выступает с обратной стороны. Обрезать его не нужно. Он ничему не мешает.

Смазываем кистью оси, внутренние отверстия шестерней, зубья шестерней и все трущиеся и контактирующие при работе редуктора поверхности. Не нужно заполнять все пространства между зубьями шестерней. Смазку нужно делать поверхностно.

Старайтесь не попасть на лепестки программной шестерни. Смазка там не нужна точно. Лишнее может попасть на оптический датчик и нарушить его работу

После сборки редуктора смазать упор и «запятую» (кривошип) программной шестерни.

Комплект не производится на предприятии !

При изготовлении данных деталей не используются китайские комплектующие. Хотя, вру - винты-то китайские ...

Если вы владелец данного фотоаппарата, а ваш мастер сомневается в том, что он сможет установить данный упор, лучше свяжитесь со мной - я сделаю это наверняка.

С уважением, Владимир.

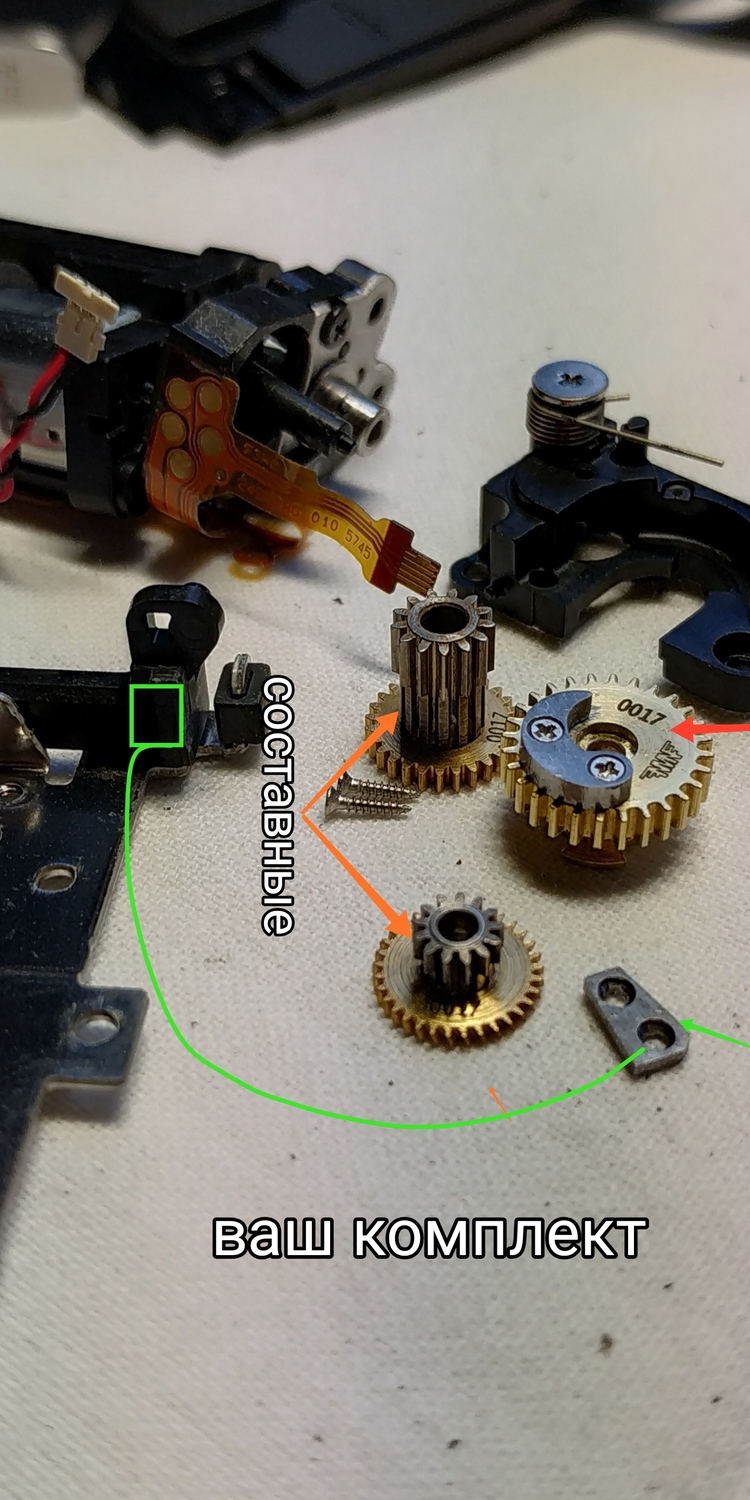

Здесь показан комплект деталей для

полной замены всей "начинки" редуктора

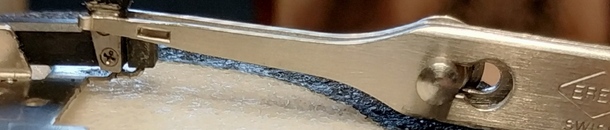

Дабы не потерять во время работы ум, честь, совесть, профессиональное уважение и два немагнитных шурупа, идущих в комплекте, настоятельно рекомендуется закрепить рамку затвора перед прикручиванием упора. Так вы освободите обе руки и более уверенно произведёте завершающие операции.

Если вы хотите отремонтировать

фотоаппарат Canon EOS R или

купить комплект для самостоятельного

ремонта, пишите мне в ВАТСАПП

  +7 915 1610023

                         или

                    на почту

   remont-kodak@ya.ru

                     Владимир

Полная "начинка" редуктора :
